搜索
搜索
成功案例
全部分類
金相典型特征樣品圖譜 (四) : 不銹鋼組織
- 分類：測試項(xiàng)目案例
- 作者：
- 來源：金相典型特征樣品圖譜 (四) : 不銹鋼組織
- 發(fā)布時(shí)間：2024-12-11 16:06:53
- 訪問量：0
金相典型特征樣品圖譜 (四) : 不銹鋼組織
詳情

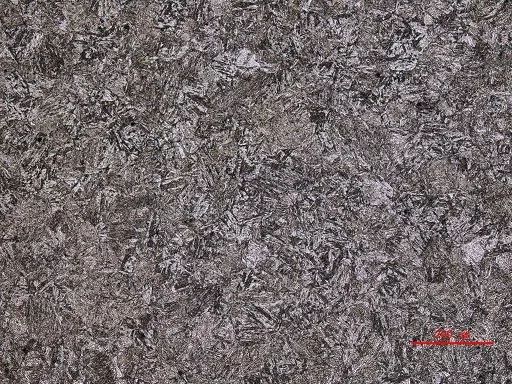

30Cr13
材料狀態(tài)：完全退火
浸蝕劑：王水溶液
顯微組織：富鉻鐵素體+合金粒狀珠光體

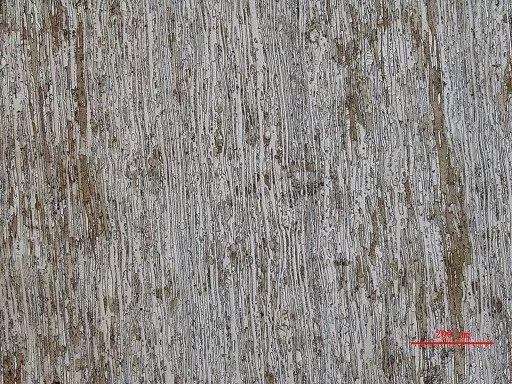

30Cr13
材料狀態(tài)：淬火后低溫回火
浸蝕劑：氯化鐵鹽酸水溶液
顯微組織：回火馬氏體+未溶碳化物

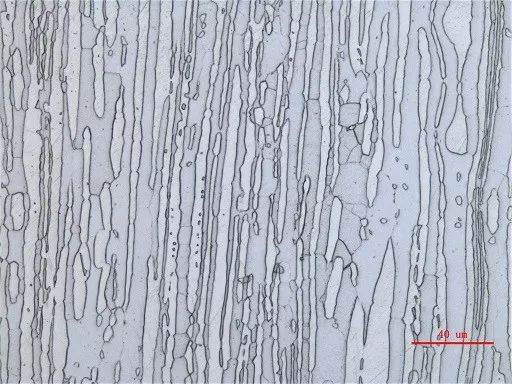

00Cr23Ni4N
材料狀態(tài)：固溶處理
浸蝕劑：王水溶液
顯微組織：奧氏體+鐵素體
上一個(gè):
RoHS測試樣品拆分規(guī)范，沒你想的那么復(fù)雜
下一個(gè):
金相典型特征樣品圖譜 (三) : 工模具鋼組織
上一個(gè):
RoHS測試樣品拆分規(guī)范，沒你想的那么復(fù)雜
下一個(gè):
金相典型特征樣品圖譜 (三) : 工模具鋼組織
.jpg)
Copyright? 2021 蘇州天標(biāo)檢測技術(shù)有限公司 版權(quán)所有 蘇ICP備15049334號-3
